Naprawa urwanego lusterka elektrycznego

Post autor: pawelgl » 22/11/2018, 19:06

Witam, przestawię wam jak naprawiłem elektrycznie składane lusterko( które ktoś mi urwał , zazdrość nie zna granic ), mianowicie lusterko zostało urwanę i wisiało tylko na kablach które w nim szły.. Wyglądało to tak :

Obrazek

( Zostało już przezemnie odkręcone i wisiało na kablach lecz widać że jest urwane )

Jak się okazło uszkodzony został jeden z elementów łączych ruchomy element lusterka z tym stojącym w miejscu ( przykręconym do drzwi )

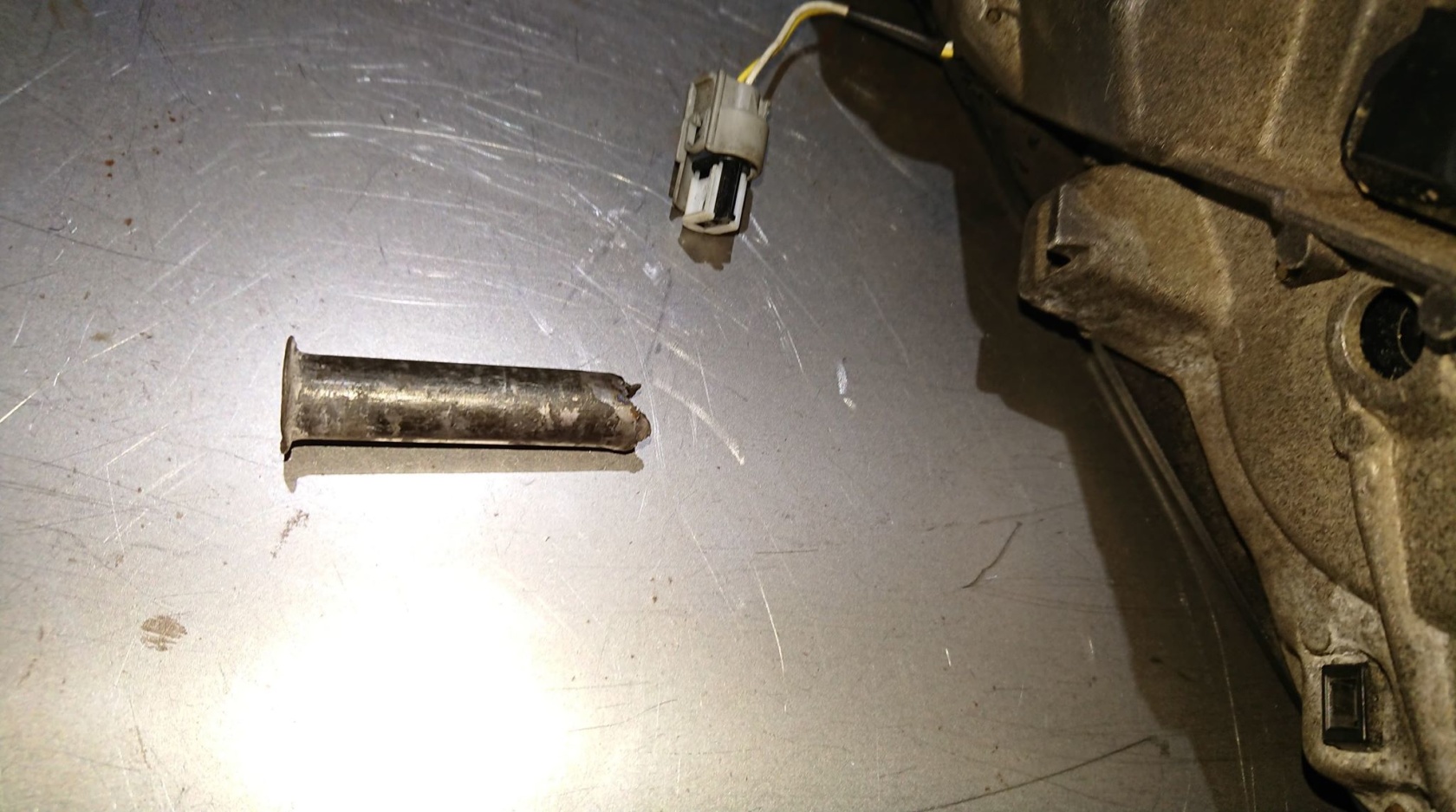

Wygladał on tak :

Obrazek

Tulejka wykonana z bardzo cienkiej scianki wywinieta po obu stronach, tu jej wieksza cześć ( w srodku jest pusta by kable mogłby nią przechodzić )

Po zmierzeniu jej średnicy miała niecałe 12mm, więc sprawdziłem czy podpasuje śruba 12 i udało się wybrałem taka z łbem na imbusa, dzięki tokarce wywierciłem w niej otwór m8 by można było nim puśić kable jak w oryginale, podpasowałem nakręciłem nakrętkę ( tu kilka razy sprawdzałem czy poszło z odpowiednią siła ponieważ łaczy to ruchomę elementy i jest na tym spreżyna która sprawia żę jest to sztywne ) docelowo miało być na dwie nakrętki tzw kontra lecz obudowa lusterka by nie doszła ładnie do lusterka wieć została jedna nakrętka + delikatnie zabiezpieczone małym spawem by na pewno się to nie odkręciło, dodatkowo od strony tłba sruba została przezemnie stoczona by zajmowała mniej miejsca fotki :

Od strony obudowy :
Obrazek

Od strony drzwi :
Obrazek

Widok z góry :
Obrazek

Lusterko działa tak samo płynnie jak to oryginalne i można dalej się cieszyć fajnym bajerem :) Może komuś się przyda :)

Działanie lusterka :

https://www.youtube.com/watch?v=7zTLTdGqalQ&index=1&list=UUHVgp0xZtYz2YpZ9hFDFt4g
Zapraszam do tematu mojego BMW : http://e46forum.pl/viewtopic.php?f=28&t=20557
